粉煤灰蒸养砖生产线

时间:2013-02-25 14:40:38  点击次数:1989

生产线概述

一、粉煤灰蒸养砖生产线概述与特点

    粉煤灰是煤燃烧后烟气中收捕下来的细灰,是电厂的主要固体排放物,如果不合理处理,对人体和环境都会有巨大的危害。在加上国家禁烧的政策,至使蒸养砖生产技术不断推陈出新。用粉煤灰来生产砖是一个利国利民利己同时又是一个科学环保的好项目,新型生产工艺与传统相比更显出其优越性,不断产品质量上有一个巨大的飞跃,自动化程度和工作效率上也有一个质的飞跃。为满足不同客户对不同产量生产线的需求,我公司有多种设计方案供您挑选,如:年产15000万粉煤灰蒸养砖生产线、年产3000万粉煤灰蒸养砖生产线、年产6000万粉煤灰蒸养砖生产线、年产1亿粉煤灰蒸养砖生产线。
生产工艺

二、生产工艺

生产粉煤灰蒸养砖的主要原料是粉煤灰、石灰、砂或炉渣,先将石灰、砂或炉渣经处理到标准细度,然后以科学配比进行搅拌,消解、搅拌后才能送到主机料箱内对其进行压制,再经过蒸养釜养护后方可形成建筑用的新型环保建材。

生产设备

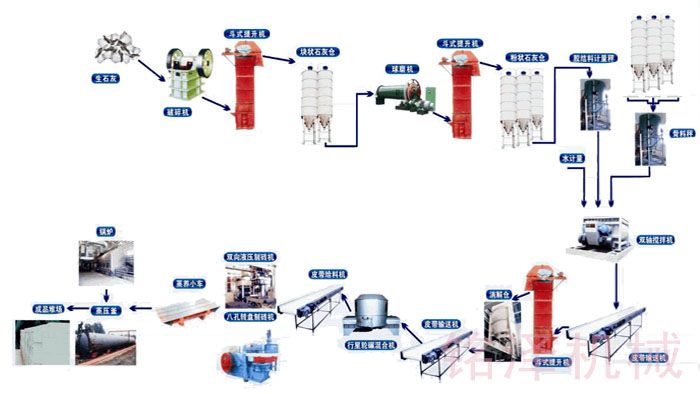

蒸养砖生产线工艺图

三、主要生产设备

   3.1原材料处理阶段:块状生石灰由自卸车运入厂内,由铲车倒入生石膏受料斗;块状生石膏由自卸汽车运入厂内,由铲车倒入生石灰膏受料斗。石灰、石膏均由一台颚式破碎机分别破碎,经斗式提升机分别送入生石灰仓、石膏仓,进入仓内的石灰、石膏分别经各自的电磁振动给料机按一定的比例喂入球磨机内进行混合细磨,制成生产用胶结料,经斗式提升机送至配料楼上的胶结料仓中贮存待用。

   3.1.1颚式破碎机

    鄂式破碎机主要用来对块状石灰进行破碎,石灰是生产蒸压砖的重要原料之一,因此鄂式破碎机是蒸压砖设备中重要的原料处理设备。由装载车将堆放在原材料棚中的块状石灰送入鄂式破碎机中进行破碎。

颚式破碎机


   3.1.2斗式提升机

    斗式提升机适用于向上输送粉状、粒状、小粒状的散状物料,可适用于不同的使用条件,被广泛的应用于许多工业部门。在蒸压砖生产线生产线中主要用于提升石灰块和石灰粉

斗式提升机


   3.1.3电磁振动给料机

   电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,在粉煤灰蒸养砖生产线中的作用是将石灰块仓里的石灰块均匀的送到球磨机里面。

电磁振动给料机


   3.1.4球磨机

    球磨机是物料被破碎之后,再进行粉碎的关键设备破碎机破碎后石灰块无法用来做砖,需要经球磨机粉磨后才能用于生产砖。

球磨机


   3.1.5石灰块、粉仓

石灰粉仓


   3.1.6皮带输送机

皮带输送机


3.2配料搅拌阶段

    原料按一定的配比,经各自计量秤计量后,顺序依次卸入双卧轴强制式搅拌机,经加水后进行强制式搅拌,制成的混合料送入连续式消化仓消化,消化好的混合料进入轮碾机中进行碾压混拌,经碾压混拌后的混合料由皮带机送入压砖机受料斗。

   3.2.1电子配料机

电子配料机


   3.2.2双轴搅拌机

双轴搅拌机


   3.2.3消化仓

消化仓


   3.2.4轮碾机

轮碾机


3.3砖坯成型

    液压砖机受料斗将混合料喂入压机模具,经压制成为砖坯,每次型周期约1520秒,砖坯经压机出砖机械手、传送皮带机、全自动码垛机,将砖坯码放在蒸养小车上。每个小车可码放1250块砖坯。

   3.3.1液压砖机

蒸压砖机


    液压砖机是当今国内最环保、成本低、收益快的行设备,我公司铭泽机械的砖机是新一代双面加压砖机设备设备,性能稳定,产品成品率高达100%,料箱内设有计量下料装置,保证生产出的每块砖都很标准。生产砖的原料也相当的广泛,能将垃圾废料都生产成砖,是国家提倡使用的设备。现在这种设备市场占有率相当的高,生产出的产品也比较受社会欢迎。
液压液压砖机规格型及技术参数:

项目/型号

上压式液压压砖机

双向加压式液压压砖机

YMZ-315

YMZ-500

YMZ-830

YMZ-1200

YMZA-500

YMZA-830

YMZA-1200

公称压力

3150

5000

8300

12000

5000

8300

12000

加压性质

单向加压

单向加压

单向加压

单向加压

双向加压

双向加压

双向加压

单位压强(KGF/CM2)

315

315

315

315

315

315

315

最大填料深度

300

300

300

300

300

300

300

粉煤灰掺量%

70

70

70

70

70

70

70

年生产能力(万块标砖)

1500

2500

3000

6000

2500

3000

6000

总装机功率

30

44

60

110

44

60

110

排气次数(次)

可设

可设

可设

可设

可设

可设

可设

每次出砖数(块标砖)

10

16

20

36

16

20

36

压砖机具有以下特性:
1、压砖机液压系统为双泵双回路,采用独特的组合阀块、完成填料、排气、加压及脱模的工作流程。
2、液压系统采用进口比例阀、液控变量泵等元器件,系统压力与流量可以根据实际工况进行无级调节,适应性强,无冲击,效率高,能耗低,发热少。
3、液压泵采用沉入式,阀块高度集成,结构紧凑,外置油路少,系统布置简洁明了,漏油概率大大降低,环境噪声大幅减小。
4、蒸压砖机电控系统采用逻辑数字控制器,能对整个生产工艺过程实现闭环控制,轻松实现。
5、更换模具简便、快捷,用时不超过1小时。
6、自动补料小车运用容积式加料方式且配有强制搅拌工具,以保证不料均匀和提高补料效率;
7、更换不同模具可以生产标砖、多孔砖、盲孔砖、护坡砖等砖型。

   3.3.2码垛机

码垛机


   3.3.3蒸养小车

蒸养小车


3.4养护及存放

    码好砖坯的蒸小车由卷扬机拉入蒸压釜内进行养护。蒸养结束后由卷扬机将蒸养小车连同制品拉出至后轨道上,再将小车运至成品堆场,由龙门卸砖机将小车上的砖夹至成品堆场,同时进行外观检验,分级堆放。

   3.4.1蒸养釜

蒸养釜


   3.4.2锅炉

锅炉


   3.4.3牵引机


   3.4.4抱砖机

   抱砖机

热门标签:粉煤灰蒸养砖生产线
