环保砖机

时间:2013-02-23 08:34:59  点击次数:8476

  我公司生产的环保砖机与其他公司的有很大不同,是采用液压传动的,不是半振动半液压的,压力相当大,生产出的砖的质量超过了国家规定的标准;由于现代化建设需要的砖的种类很多,这就决定了环保制砖设备要完成生产多种砖的艰巨任务,所以,设计时就加入了这个因素,让其充满了多功能的色彩;其值得关注的地方是,生产砖所使用的原料是建筑垃圾、粉煤灰、尾矿等垃圾,以低投入生产出高价值的砖,发挥其关键的作用。

  环保砖机技术参数


项目/型号

上压式液压压砖机

双向加压式液压压砖机

YMZ-315

YMZ-500

YMZ-830

YMZ-1200

YMZA-500

YMZA-830

YMZA-1200

公称压力

3150

5000

8300

12000

5000

8300

12000

加压性质

单向加压

单向加压

单向加压

单向加压

双向加压

双向加压

双向加压

单位压强(KGF/CM2)

315

315

315

315

315

315

315

最大填料深度

300

300

300

300

300

300

300

粉煤灰掺量%

70

70

70

70

70

70

70

年生产能力(万块标砖)

1500

2500

3000

6000

2500

3000

6000

总装机功率

30

44

60

110

44

60

110

排气次数(次)

可设

可设

可设

可设

可设

可设

可设

每次出砖数(块标砖)

10

16

20

36

16

20

36


  环保砖机利用废尾矿和垃圾的经济价值,解决了环境问题并推动了国内创业和就业。就铭泽机械环保砖设备而言有几万块钱一台的,也有六七十万一条大型全自动生产线设备的那种。具体价位主要看型号和配置及根据砖块样式和输出值而定。


蒸养砖生产线工艺图


  一、设备特点

  1、环保砖机控制系统采用全自动电脑控制式,人机交互简单,生产数据实时反馈,能适应各种复杂工况,且支持远程控制系统维护,所有核心部件均采用知名度比较高的品牌(西门子电机、NSK轴承、松下变频器、欧姆龙按钮、PLC传感器等),提升了整机使用寿命。

  2、设备内置变频调速:自动调节最合理的运转速度,减速制动及定位更加精准,节电20%以上。

  3、环保制砖设备振动系统具有高平衡振动力,保证出砖的高度一致性,减振系统采用悬空振动台设计,振动台与机身分离,振动台除采用通用胶垫,还增加气囊装置,最大程度使振动力集中在振动台和模具下方,最大限度减少振动力传递到机身。

  4、液压系统:液压泵及液压阀均采用国际知名品牌并增加风冷及水冷系统,增强液压系统散热,油管接口采用双层密封设计,降低高温情况下漏油情况;

  5、机身设计加工:整机采用Q345高清度钢材及特种焊接工艺,误差少,4个导向柱采用专用工装定位和装配,延长整机寿命。

  6、压头稳定:压头升降采用齿轮同步和锁紧装置,确保出转高度一致及环保砖机整体的安全性。

  二、相关配置

  1.1原材料处理阶段:块状生石灰由自卸车运入厂内,由铲车倒入生石膏受料斗;块状生石膏由自卸汽车运入厂内,由铲车倒入生石灰膏受料斗。石灰、石膏均由一台颚式破碎机分别破碎,经斗式提升机分别送入生石灰仓、石膏仓,进入仓内的石灰、石膏分别经各自的电磁振动给料机按一定的比例喂入球磨机内进行混合细磨,制成生产用胶结料,经斗式提升机送至配料楼上的胶结料仓中贮存待用。

  1.1.1颚式破碎机

  鄂式破碎机主要用来对块状石灰进行破碎,石灰是生产蒸压砖的重要原料之一,因此鄂式破碎机是蒸压砖设备中重要的原料处理设备。由装载车将堆放在原材料棚中的块状石灰送入鄂式破碎机中进行破碎。


颚式破碎机


  1.1.2斗式提升机

  斗式提升机适用于向上输送粉状、粒状、小粒状的散状物料,可适用于不同的使用条件,被广泛的应用于许多工业部门。在蒸压砖生产线生产线中主要用于提升石灰块和石灰粉 。


斗式提升机


  1.1.3电磁振动给料机

  电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,在粉煤灰蒸养砖生产线中的作用是将石灰块仓里的石灰块均匀的送到球磨机里面。


电磁振动给料机


  1.1.4球磨机

  球磨机是物料被破碎之后,再进行粉碎的关键设备。破碎机破碎后石灰块无法用来做砖,需要经球磨机粉磨后才能用于生产砖。


球磨机


  1.1.5石灰块、粉仓


石灰粉仓


  1.1.6皮带输送机


皮带输送机


  1.2配料搅拌阶段

  原料按一定的配比,经各自计量秤计量后,顺序依次卸入双卧轴强制式搅拌机,经加水后进行强制式搅拌,制成的混合料送入连续式消化仓消化,消化好的混合料进入轮碾机中进行碾压混拌,经碾压混拌后的混合料由皮带机送入压砖机受料斗。

  1.2.1电子配料机


电子配料机


  1.2.2双轴搅拌机


双轴搅拌机


  1.2.3消化仓


消化仓


  1.2.4轮碾机


轮碾机


  1.3砖坯成型

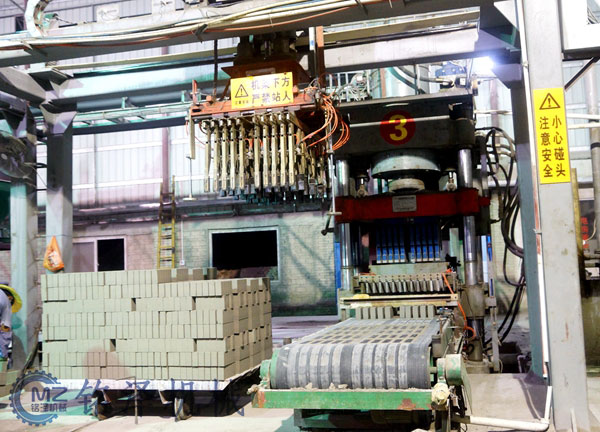

  液压砖机受料斗将混合料喂入压机模具,经压制成为砖坯,每次型周期约15~20秒,砖坯经压机出砖机械手、传送皮带机、全自动码垛机,将砖坯码放在蒸养小车上。每个小车可码放1250块砖坯。

  1.3.2码垛机


码垛机


  1.3.3蒸养小车


蒸养小车


  1.4养护及存放

  码好砖坯的蒸养小车由卷扬机拉入蒸压釜内进行养护。蒸养结束后由卷扬机将蒸养小车连同制品拉出至后釜轨道上,再将小车运至成品堆场,由龙门卸砖机将小车上的砖夹至成品堆场,同时进行外观检验,分级堆放。

  1.4.1蒸养釜


蒸养釜


  1.4.2锅炉


锅炉


  1.4.3牵引机


牵引机


  1.4.4抱砖机


抱砖机


热门标签:环保砖机
