码砖机械手
时间:2013-02-21 16:15:59 点击次数:8767
一、设备简介
码砖机械手也叫码垛机,主要用于一次码烧隧道窑、蒸养釜中的砖坯自动码放,本机采用先进的PLC集中操作。行走旋转采用变频控制,升降、分坯采用液压控制,具有高效节能,维护简单,成本低廉,运行可靠等特点。
二、设备工作流程
液压砖机把压好的砖坯推到出砖平输送指定位置,夹盘到达预定夹坯位置后,夹盘夹具工作,夹起砖坯,接着由升降缸提开夹盘至预定高度,行走装置驱动码坯机行走至窑车正上方,旋转装置完成转向90°,然后开降缸下降至预定放坯高度,夹盘夹具张开把砖坯放在窑车上,机械手码放一层,旋转一层,形成十字交叉,经过上述动作循环,即可完成蒸养小车的全部码垛过程,码垛机械手这些功能均通过较行进的PLC变频通过电器集中控制,实现码砖机的自动化。
三、设备用途
机械手与液压制砖机主机的控制连在一起,码砖机采用先进的伺服电机,运行中精度高、定位准确、工作平稳、润滑部位自动、定时,具有自动夹坯、运坯、放坯功能;在计算机的支持下,可以对码到蒸养小车的砖坯进行每层错位摆放,每层砖坯高度由编码器信号传到计算机系统控制,克服了其他测高装置易受干扰等缺陷;通过更换夹具、抓手可夹取标砖、空心砖、空心砌块和道路砖等不同尺寸的各类制品。
三、设备技术参数
型号 |
夹砖块数 |
功率(KW) |
DF-40 |
40 |
7.4 |
DF-72 |
72 |
9.7 |
以上是两款常见的码垛机械手技术参数表,如果与您的砖机设备不配套,我们提供设备定制,根据具体机型进行设备设计与生产。
四、客户现场

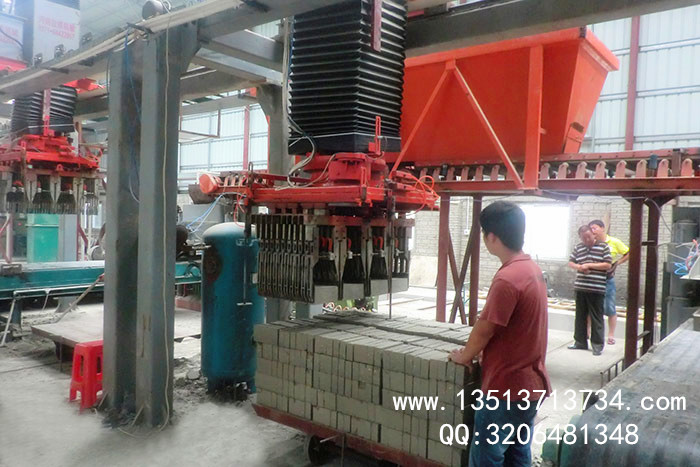

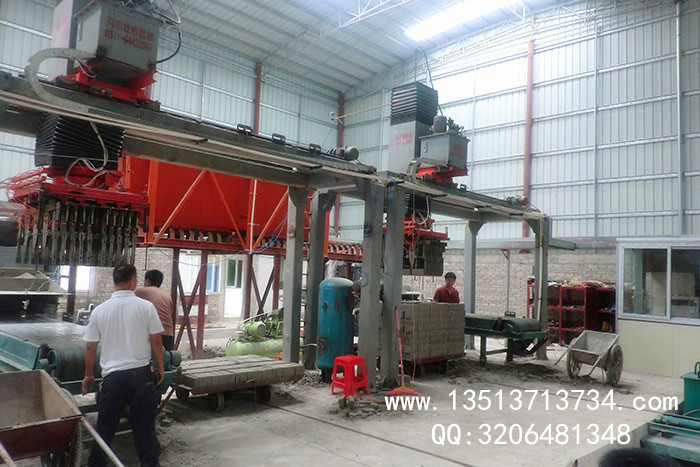

以下是我公司两台YMZA1200-36液压砖机和机械手码垛机配套生产现场,年产标砖为一亿块。
