加气—球磨机

时间:2013-02-21 09:55:29  点击次数:3104

 加气—球磨机

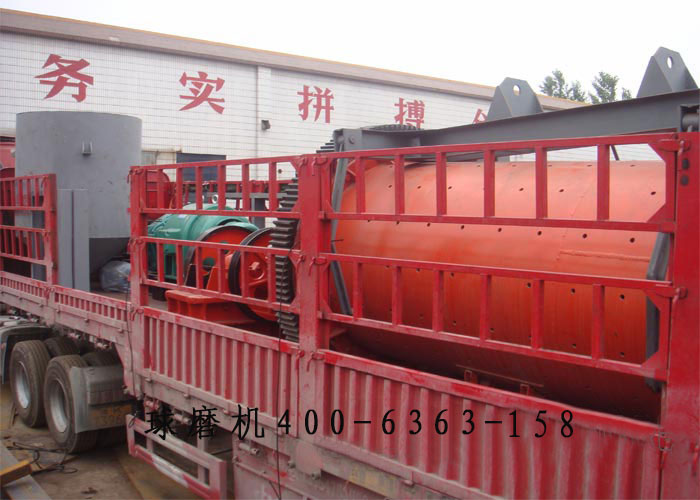

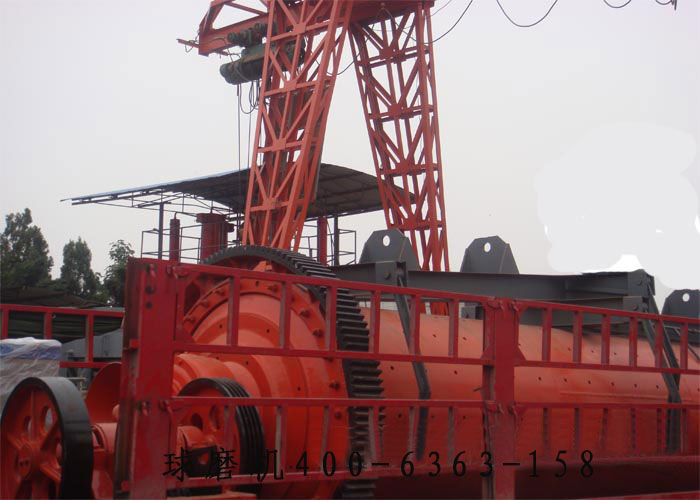

球磨机

  球磨机使用范围:
   球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。球磨机是物料被破碎之后,再进行粉碎的关键设备。它广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。
   溢流型球磨机结构:
   溢流型球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。球磨机的筒体、端盖、中空轴颈等处都敷有衬板。筒体衬板除保护筒体外,还对磨矿介质的运动规律和磨矿效率有影响,当衬板较平滑时,对磨矿介质的担升作用较弱,冲击作用较小,而研磨作用较强。衬板还要求耐磨损。由于介质和矿浆的冲击、研磨和冲刷腐蚀造成了衬板的磨损,除了衬板的材质的形状外,磨损还与给矿粒度、矿石可磨性、钢球大小、筒体直径、球磨机的转速能及矿浆的腐蚀性等因素有关。

   当电动机通过小齿轮和大齿轮将筒体带动时,物料经料器通过中空颈从左端给入筒体。筒体内装有一定质量的钢球作为磨矿介质。物料受到时钢球和作用而磨碎,然后经排矿端的中空颈排出机外。由于磨碎产品经中空颈溢流排出,帮这种球磨机称为溢流型球磨机,是一种广泛应用的球磨机。
  格子型球磨机结构:
   格子型球磨机的构造除排矿端安装有排矿格子板外,其他都和溢流型球磨机相似。在排矿端的带有中空颈的端盖内,装有轴承内套和排和子。提挈矿格子由中心衬板、格子衬板和簸箕衬板等组成。在端盖的内壁上铸有八根放射状的筋条,将端盖分成八个扇形室,在第个扇形室内安装簸箕形衬板,并用螺钉固定在端上,然后将格子板安装在簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式:一种是由两块合成一组,由楔铁压紧,楔铁则用螺钉穿过筋条固紧在端盖上,中心部分用中心衬板止口托住,以免它们倾斜和脱落;另一种是把两块合成一块,真接用螺钉固定。中心衬板是星形的,它由两块组成,用螺钉固定在筋条上。 球磨机
