分布式切割机

时间:2013-01-24 10:26:36  点击次数:944


分布式切割机
图标

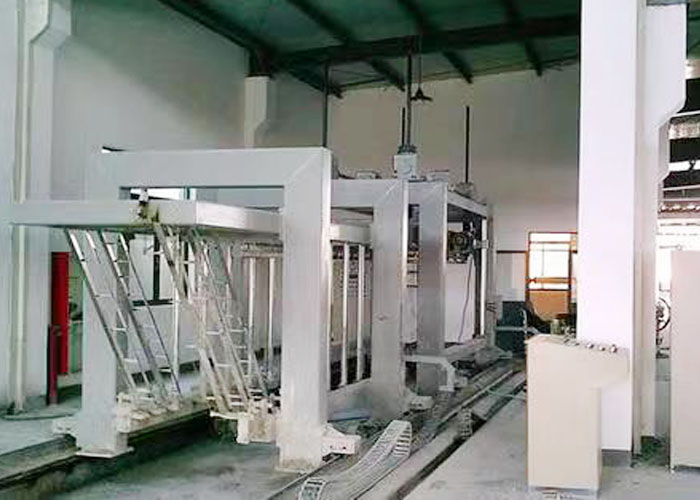

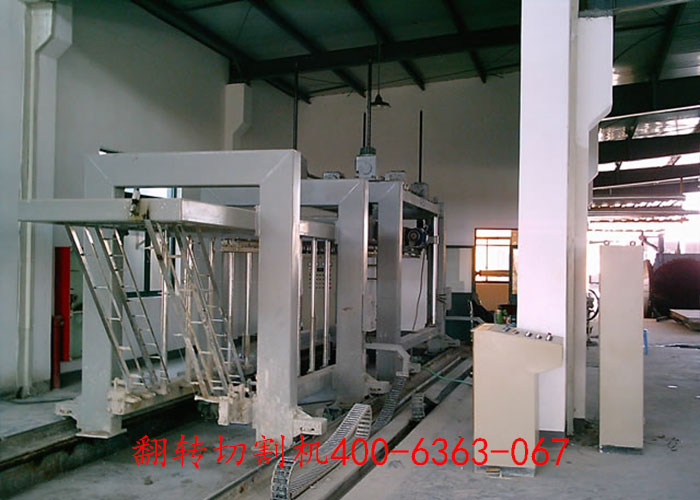

分布式切割机

  工作原理:

   翻转吊具把模具带坯体一起空中翻转90度置切割小车上,脱模把坯体连同侧板留在切割小车上,切割小车由电机作动力行走,通过纵切装置完成纵向切割、铣槽、水平切割;切割小车继续行走至横切装置中央位置停止后,横切装置启动,横切架自上而下垂直下切完成横向切割;切割小车再行走至编组吊具处由编组吊具将坯体(连侧板)吊至蒸养小车上,切割小车返回原始位置进行下一个切割循环。

   主要特点:

   ⑴、 机型结构精简实用,便于安装维修;

   ⑵、 坯体侧立放置使坯体宽度为600mm,高度为1200mm,切割钢丝短,不易拉断,不易飘移,切割精度高;

   ⑶、 纵向切割装置固定,切割小车行走完成纵向切割,切割时间短。横切装置采用钢丝水平下切,缩短切割钢丝长度,保证切割精度;

   ⑷、 坯体侧立后可纵向切割时完成铣槽,不需另配槽口加工设备;

   ⑸、 本机型对坯体作六面切割,制品质量不受模油及模具变形影响;

   ⑹、 本机型除生产砌块外还可生产板材;

   ⑺、 机型切割过程(翻转、纵切、横切)分不同工位完成,各工位工作简化,操作保养方便。


分布固定式切割机技术参数:



技术参数

单位

指标

生产能力

m3/

10-30

最大坯体尺寸

4.2×1.2×0.6 -4.8×1.5×0.6

切割模数

毫米

5/5(纵切、横切)

切割精度

毫米

±2:±1;±1

生产周期

分钟/

3.5-4

装机容量

千瓦

27

制品容重

公斤/立方米

400-700


图标

±2:±1;±1

生产周期

分钟/

3.5-4

装机容量

千瓦

11/20.5

制品容重

公斤/立方米

400-700

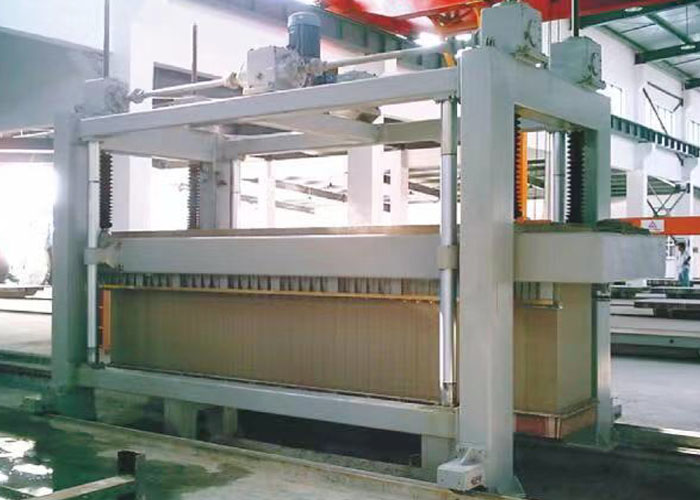

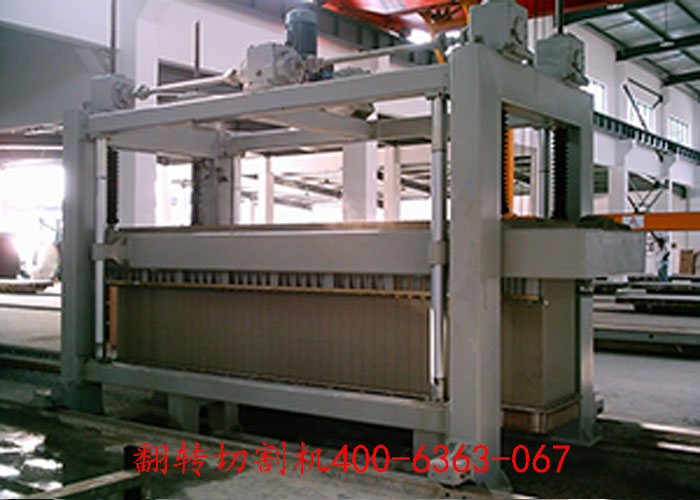

分布式机切割机

  工作原理:
  翻转吊具把模具空中翻转90度后脱模把配体连同模具侧板放置在切割台上,纵向切割装置通过电机带动自身行走,对放置于切割台上的胚体进行行走切割,切割完成后再进行水平式切割,横切架自上而下垂直降落至上升复位。
 分布移动式切割机技术参数:

序号

名称

单位

指标

备注

1

生产能力

m3

5-15

年产

2

坯体尺寸

M

4.2×1.2×0.6

3

切割模数

mm

5/10

纵切、横切

4

切割精度

mm

±3±1.5±1.5

长、宽、高

5

生产周期

min/

3.5



6

切割主机质量

t

12

纵切/横切

7

切割主机装机容量

kw

27

包括液压站
