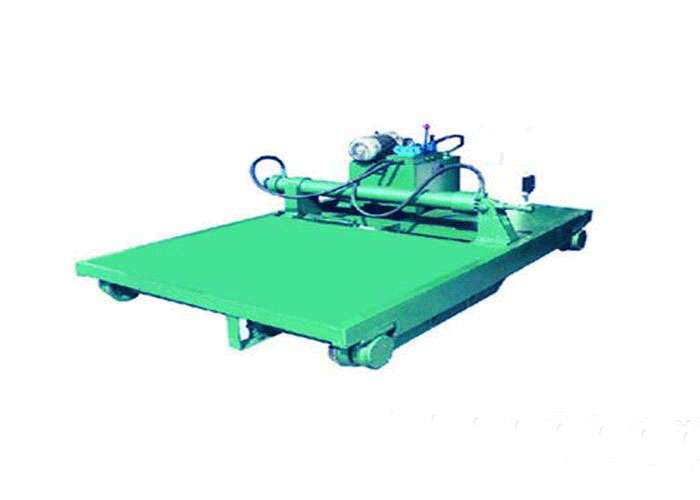

摆渡车

时间:2013-01-24 10:16:12  点击次数:2281

一、设备介绍

  摆渡车是各类加气混凝土制品砖厂成型工段连接蒸养工段,换向拖动不可少的设备。我公司生产的摆渡推拉车母车可以横向移动,配备的顶推装置能够使其在专用轨道上做纵向移动,在工作过程中,它的母车移动到砖机轨道(即母车原位)时,而子车将满载的蒸养车拉到摆渡车上,最后母车整机移动,当到达预定的蒸压釜轨道,它将自动接轨,子车把蒸养车推到蒸压釜内蒸养车轨道上,然后接轨装置收起,母车回归原位,等待下次摆渡。

  摆渡车在加气混凝土设备生产工艺中,主要用来摆渡蒸养车,从而帮助蒸养小车完成砌块的进出釜。 大车横向快速移动后能够准确的停止、定位和接轨,大车载重运行时可变频慢速运行,空车回程时可变频快速。摆渡车上还设有纵向动力装置,可以顶推满载3吨制品的蒸养小车20辆,它在加气混凝土设备生产线中占有重要地位。

   摆渡车

  摆渡车可以分为电动和手动,按照它在加气混凝土生产线中所处工段,可分为浇注和釜后摆渡设备两种。

  加气混凝土生产线中配置的摆渡推拉车是必不可少的设备,在它的协助下,完成生产线浇注工作,切割后坯体的蒸养或等待浇注的模具都由其载着运送至蒸压釜和浇注线,将蒸养后的坯体运送至成品区。

  该设备具有结构简单合理,运行平稳,准确定位等特点。该设备实现了连接上下工步的承上启下的功能,满足了加气混凝土构件制造过程中的要求。

  摆渡推拉车其动力部分包括摆渡电机和牵引电机,电机是提供主动力;牵引电机则是通过钢绳将窑车牵引到摆渡设备上。设备运行控制也包括两个部分,即运行控制和牵引机构运行控制,目前的动力配置如下:

  1、摆渡电机:3KW,6级;

  2、牵引电机:3KW,6级。

二、控制箱

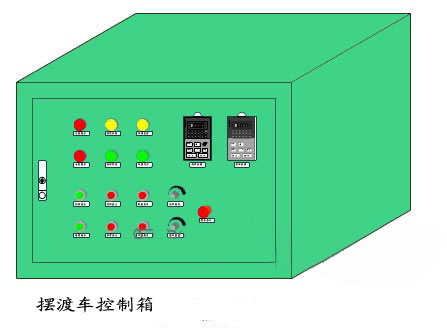

  摆渡车控制箱

  摆渡车控制箱外形如图所示,本机按2台电机均配变频器考虑。由于采用变频器后,电机为柔性启动,钢绳无抖动,生产安全有保障,而且对电机有保护。考虑电机级数和负载状况,变频器均配置7.5KW,型号为HC-G3-7R5T3。考虑到刹车要快,还要配置动单元和制动电阻。变频器内置了制动单元,但必须外配制单元和制动电阻。控制箱内包含2台7.5KW变频器、2台制动电阻、空开、变压器、中间继电器、控制回路等。其中制动电阻为无感电阻,非普通电阻。

三、控制系统操作规程

  摆渡车上电后,“电源指示”灯亮,按“启动”按钮,电机工作,到位后按压“停止”按钮,设备停止工作;牵引窑车时,按钮“牵引启动”按钮,牵引电机工作,牵引到位后按压“牵引停止”按钮,牵引电机停止工作。设备运行期间,“摆渡运行”灯亮,牵引窑车过程,“牵引指示”灯亮;变频器发生保护时,“摆渡故障”指示灯亮;变频器保护时,先检查电机和外接线,确保无误后,在行复位重新启动。复位时,按压“摆渡复位”或“牵引复位”按钮。

四、牵引电机

   牵引机

  牵引机主要得点:

  1、采用双履带式牵引方式使用范围广;

  2、采用无级调速,速度调节范围大;

  3、牵引速度均匀;噪音小;结构紧凑,外形美观。
