上压式液压压砖机
时间:2013-01-24 09:30:57 点击次数:1475
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
上压式液压压砖机具有压力强大，定位准确，采用PLC可编程序控制器，操作简单，安全快捷产量高；该机无需托板，出砖可直接玛垛，仅此一项可节省大量的投资。 上压式全自动液压压砖机以砂子、粉煤灰、煤矸石、炉渣、矿渣、石粉、碎石、陶粒、建筑垃圾、水泥等为原料，通过更换不同的模具，可以生产出标准砖、空心砖、盲孔砖、广场砖、马路铺道砖等各种新型工业建筑和生活用砖。 上压式液压压砖机性能：
1、上压式全自动液压压砖机采用分阶段加压，科学分配预压、成型压、保压三阶段的压力和时间，设备能效更加显著。 2、自动化程度高，生产周期短，生产效率高。 3、机架采用三梁四柱预应力拉杆套筒形式，结构牢固，承受力强，工作台上下滑动平稳流畅。 4、上压式液压压砖机,打破了传统压机从上往下的压制方式，改为从下往上压制，从而克服了老式压机容易冲邦，造成模具损坏的缺陷. 5、液压压砖机还采用了世界先进的技术、高精度的进口元器件和液压件，其速度快、产量高、功能全，可生产多品种、多规格的空心砖、实心砖、盲孔砖、广场砖、马路铺道砖等新型建材产品. 6、该设备自动化程度高，设定好砖的尺寸、强度后，凡达不到要求的产品能自动返回原料仓，搅料后再行压制，从而能保证产品质量100%合格. 7、其售价仅为国外同类产品的1/3. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
主要技术参数:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、主要生产设备
1.1原材料处理阶段：块状生石灰由自卸车运入厂内，由铲车倒入生石膏受料斗；块状生石膏由自卸汽车运入厂内，由铲车倒入生石灰膏受料斗。石灰、石膏均由一台颚式破碎机分别破碎，经斗式提升机分别送入生石灰仓、石膏仓，进入仓内的石灰、石膏分别经各自的电磁振动给料机按一定的比例喂入球磨机内进行混合细磨，制成生产用胶结料，经斗式提升机送至配料楼上的胶结料仓中贮存待用。
1.1.1颚式破碎机
鄂式破碎机主要用来对块状石灰进行破碎，石灰是生产蒸压砖的重要原料之一，因此鄂式破碎机是蒸压砖设备中重要的原料处理设备。由装载车将堆放在原材料棚中的块状石灰送入鄂式破碎机中进行破碎。
1.1.2斗式提升机
斗式提升机适用于向上输送粉状、粒状、小粒状的散状物料，可适用于不同的使用条件，被广泛的应用于许多工业部门。在蒸压砖生产线生产线中主要用于提升石灰块和石灰粉 。
1.1.3电磁振动给料机
电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中，在粉煤灰蒸养砖生产线中的作用是将石灰块仓里的石灰块均匀的送到球磨机里面。
1.1.4球磨机
球磨机是物料被破碎之后，再进行粉碎的关键设备。破碎机破碎后石灰块无法用来做砖，需要经球磨机粉磨后才能用于生产砖。
1.1.5石灰块、粉仓
1.1.6皮带输送机
1.2配料搅拌阶段
原料按一定的配比，经各自计量秤计量后，顺序依次卸入双卧轴强制式搅拌机，经加水后进行强制式搅拌，制成的混合料送入连续式消化仓消化，消化好的混合料进入轮碾机中进行碾压混拌，经碾压混拌后的混合料由皮带机送入压砖机受料斗。
1.2.1电子配料机
1.2.2双轴搅拌机
1.2.3消化仓
1.2.4轮碾机
1.3砖坯成型

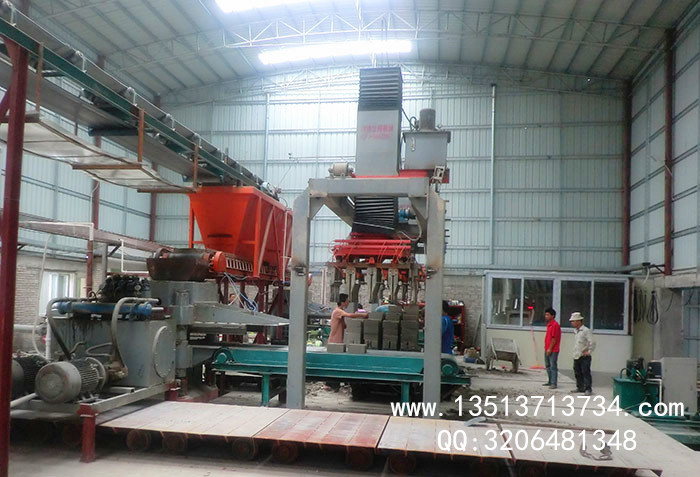

液压砖机受料斗将混合料喂入压机模具，经压制成为砖坯，每次型周期约15～20秒，砖坯经压机出砖机械手、传送皮带机、全自动码垛机，将砖坯码放在蒸养小车上。每个小车可码放1250块砖坯。
1.3.1液压砖机
1.3.2码垛机
1.3.3蒸养小车
1.4养护及存放
码好砖坯的蒸养小车由卷扬机拉入蒸压釜内进行养护。蒸养结束后由卷扬机将蒸养小车连同制品拉出至后釜轨道上，再将小车运至成品堆场，由龙门卸砖机将小车上的砖夹至成品堆场，同时进行外观检验，分级堆放。
1.4.1蒸养釜
1.4.2锅炉
1.4.3牵引机
1.4.4抱砖机
