加气混凝土设备生产流程

时间:2013-02-27 15:34:09  点击次数:6182

 加气混凝土设备生产流程
  加气混凝土设备配置表
   一、气混凝土的发展和产品特点:
加气混凝土制品在国外发展到现在已有近一百年的历史,已成为建筑行业支柱产业,我国引进该技术也近四十年的历史,其生产工艺和设备装备趋于成熟。由于加气混凝土具有容重轻、保温性能高、吸音效果好,有一定的强度和可加工等优点,且生产原料丰富,特别是使用粉煤灰为原料,即能综合利用工业废渣、治理环境污染、不破坏耕地,又能创造良好的社会效益和经济效益,是一种替代传统实心粘土砖理相的墙体材料,多年来受到国家墙改政策、税收政策和环保政策的大力支持,加气混凝土制品已成为新型建筑材料的一个重要组成部分,具有广阔的市场发展前景。

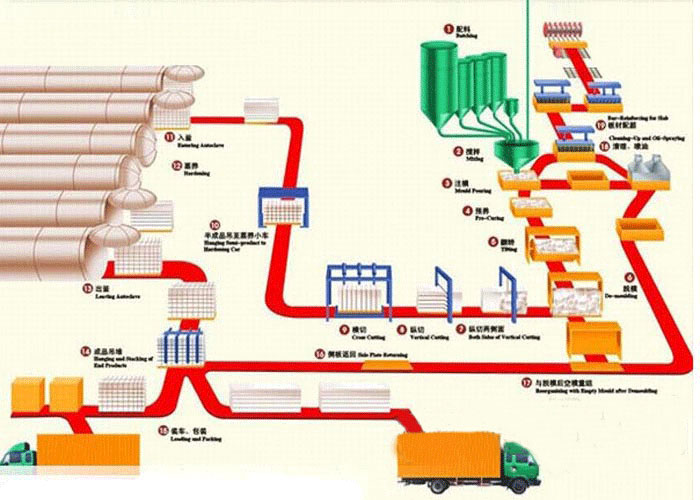

   首先将贮存的原材料经计量配料后进入浇注搅拌机内,经搅拌均匀后浇注温度和时间的预养坯体达到一定硬度后,由翻转吊具把模具和坯体吊至切割机上。翻转吊具完成下列功能:a把模具在空中作90度翻转(模具的一侧板成为支承坯体的底板直至蒸养出成品),b吊运载小车或切割支撑架上完成开模、脱模,c脱下的模框和返回的蒸养侧板再重新组合成模具等待清理后喷油重新浇注。坯体在切割机上分步作六面切割;a首先进行坯体两侧面垂直切割,b然后进行纵向水平式切割;c最后进行横向水平式切割。切割好的坯体由半成品吊具连同底板吊至蒸养小车,然后编入蒸压釜进行高温蒸养,蒸养好后出釜,由成品吊具将成品堆垛或装车、打包,蒸养侧板则返回。
   二、加气混凝土生产工艺简述:
   1加气混凝土砌块原料储存和供料
   原材料均由汽车运入厂内,粉煤灰(或砂、石粉)在原材料场集中,使用时用装运入料斗。袋装水泥或散装水泥在水泥库内储存。使用时用装运入料斗。化学品、铝粉等分别放在化学品库、铝粉库,使用时分别装运至生产车间。

   2加气混凝土砌块原材料处理
   粉煤灰(或砂、石粉)经电磁振动给料机、胶带输送机送入球磨机,磨细后的粉煤灰(或砂、石粉)用粉煤灰泵分别送至料浆罐储存。
石灰经电磁振动给料机、胶带输送机送入颚式破碎机进行破碎,破碎后的石灰经斗式提升机送入石灰储仓,然后经螺旋输送机送入球磨机,磨细后的物料经螺旋输送机、斗式提升机送入粉料配料仓中。化学品按一定比例经人工计量后,制成一定浓度的溶液,送入储罐内储存。铝粉由铝粉库运至生产车间,用电葫芦提升到配料楼二楼倒入搅拌机中定量加水,搅拌成铝粉悬浮液

   3加气块配料、搅拌、浇注

   石灰、水泥由粉料配料仓下的螺旋输送机依次送到自动计量秤累积计量,秤下有螺旋输送机可将物料均匀加入浇注搅拌机内。粉煤灰(或砂、石粉)和废浆放入计量缸计量,在各种物料计量后模具已就位的情况下,即可进行料浆搅拌,料浆在浇注前应达到工艺要求(40℃),如温度不够,可在料浆计量罐通蒸汽加热,在物料浇注前0.51分钟加入铝粉悬浮液。

   4加气块初养和切割
   浇注后模具用输送链推入初养室进行发气初凝,室温为5070℃,初养时间为15-2小时(根据地理有利条件,可免去此工艺),初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上.脱去模框.切割机即对坯体进行横切、纵切、铣面包头,模框吊回到运模车上人工清理和除油,然后吊到模车上组模进行下一次浇注,切好后的坯体连同釜底板用天车吊到釜车上码放两层,层间有四个支撑,若干个釜车编为一组。切割时产生的坯体边角废料,经螺旋输送机送到切割机旁的废浆搅袢机中,加水制成废料浆,待配料时使用。

   5加气块蒸压及成品
   坯体在釜前停车线上编组完成后,打开要出釜的蒸压釜釜门,先用卷扬机拉出釜内的成品釜车,然后再将准备蒸压的釜车用卷扬机拉入蒸压釜进行养护。釜车上的制成品用桥式起重机吊到成品库,然后用叉式装卸车运到成品堆场,空釜车及釜底板吊回至回车线上,清理后用卷扬机拉回码架处进行下一次循环。
     加气混凝土设备生产流程


2
m3/加气混凝土设备配置表:

编号

设备名称

型号

动力(KW

数量

原料处理设备







1

颚式破碎机

200X300



1



电机

Y132S-4

5.5kw

1

2

球磨机(干式)

Φ900mmX3m



1



进出料口

专用



1



过桥

ZD250型减速机



1



电机

Y200L1-6

18.5ke

1



配电柜

专用



1



耐磨衬板

专用



81



隔仓板

扇形



9



花板

扇形



8



实板

扇形



8

3

钢球钢锻

加洛锻打



2T

4

制浆搅拌灌

5m³



1



罐体

8mm



1



搅拌机

专用



1



电机

Y160L-6

11kw

1

5

砂浆泵

PS=21m



1



电机

Y132M-4

7.5kw

1

配料、浇注设备







1

提升机

900mmX6m



1



钢丝绳

Φ12mm



15m



电机

Y132M1-6

4kw

1

2

移动式浇注机

4.2m³



1



电柜

专用



1



阀门

Φ219     2



2



电机

Y160L-6 Y112M1-4

11KW4KW

2

3

吊具

专用



2

4

模框

3.9mX1.2mX650mm



5



弹簧钩

专用



150



切割钢丝

Φ1.2mm



1

5

模底

4.1mX1.44m



20



固定螺丝帽

6mm



500

6

蒸养小车

1.2mX3.2m



10



轮轴

内净630mm



20



U型螺丝

M16



40

7

支柱

Φ50mmX560mm



50

8

单梁双速双钩行车

5T

附机厂家配齐

1

蒸养设备







1

蒸压釜

Φ2mX21m

附机厂家配齐

1

2

锅炉

4T

附机厂家配齐

1

3

单梁单速单钩行车

5T

附机厂家配齐

1

4

牵引机

5T

7.5kw

1



合计









5
m3/30m
加气混凝土设备配置表:

编号

设备名称

型号

动力(KW

数量

原料处理设备







1

颚式破碎机

250X400



1



电机

Y132S-4

15KW

1

2

斗式提升机

250X11m



1



链条、耐磨斗





全套



电机

Y132M-4

7.5KW

1

3

石灰块仓

V=20m³

可自制

1



电磁振动给料机



220V

1

4

球磨机(干式)

Φ1.2mX4.5m



1



进出料口

专用



1



过桥

ZD300型减速机



1



电机

Y280S-6

45KW

1



配电柜

专用



1



耐磨衬板

专用



114



隔仓板

扇形



12



花板

扇形



8



实板

扇形



8

5

斗式提升机

250X21m



1



链条、耐磨斗





全套



电机

Y132M-4

7.5KW

1

6

石灰粉仓

V=30m³

可自制

1

7

水泥仓

V=20m³

可自制

1

8

计量给料机

Φ250X6m



2



电机

Y132M-4

7.5KW

2

9

储浆灌

10m³



2



搅拌机

专用



2



罐体

10m³

自制

2



电机

Y132M-4

7.5KW

2

10

制浆搅拌灌

5m³



1



罐体

5m³

自制

1



搅拌机

专用



1



电机

Y160L-6

11KW

1

11

砂浆泵

PS=21m



3

配料、浇注及切割设备







1

干粉计量罐

G=2000Kg



1



电子传感器





3



气动蝶阀

Φ300



1

2

料浆计量罐

G=3000Kg



1



电子传感器





3



气动蝶阀

Φ219



1

3

空气压缩机

V=0.9m³

7.5

1

4

电子控制系统





1

5

固定式浇注机

V=5m³

30

1



气动蝶阀

Φ219



1



电机

Y225M-6

30

1

6

铝粉搅拌机

V=0.05m³

0.75

1



电机

Y80M2-4

0.75

1



手动阀门





1

7

模框

4.0mX1.2mX650mm



10

8

模底

4.2mX1.44m



60

9

蒸养小车

1.2mX3.2m



30

10

摆渡车

4.26mX2.66m



1



电柜

专用



1



电机

Y132M-4

5.5KW

1

11

吊具

半自动



3

12

支柱

Φ50mmX560mm



120

13

固定式切割机

JQF=4.0

总动力33

全套1



液压系统





4



配电柜





1



液压管道





8



液压油站





1

14

切割废料搅拌机

5m³



1



电机

Y160L-6

11KW

1

15

废浆泵

PS=21



1

16

单梁双速双钩行车

5T



3

17

牵引机

5T

7.5

2

蒸养设备









蒸压釜

Φ2mX30m



2



锅炉

4T



1








环保,除尘设备







1

鄂破机处除尘器





1

2

库顶除尘器





1

3

石灰磨机出口处除尘器





1

4

石灰水泥粉料仓顶除尘器





2

化验室设备







1

压力试验机





1

2

恒温干燥箱





1

3

分析天平





1

4

架盘天平





1

5

箱式电炉





1

6

水泥稠度仪





1

7

水分鉴定仪





1

8

标准筛





1

9

各种器具





若干

其它自备







1

道轨

12



600

2

钢球,钢段





5T

3

管道

蒸压釜连接用





4

釜体保温

保温必须做





5

成品拉砖车





2

6

管道保温

保温必须做





6

预埋铁





600KG



10-15m3/加气混凝土设备配置表:

编号

设备名称

型号

动力(KW

数量

原料处理设备







1

颚式破碎机

250X400



1



电机



15kw

1

2

斗式提升机

250X11m



1



链条、耐磨斗





全套



电机



7.5kw

1

3

石灰块仓

V=30m³

自制

1



电磁振动给料机



220V

1

4

球磨机(干式)

Φ1.5mX5.7m



1



进出料口

专用



1



过桥

ZD400型减速机



1



电机

专用

115kw

1



配电柜

专用



1



耐磨衬板

专用



114



隔仓板

扇形



12



花板

扇形



8



实板

扇形



8

5

钢球钢锻

锻打



12T

6

斗式提升机

250X22m



1



链条、耐磨斗





全套



电机



11kw

1

7

石灰粉仓

V=60m³

自制

1

8

水泥仓

V=30m³

自制

1

9

计量给料机

Φ250X6m



2



电机



7.5kw

2

10

球磨机(湿式)

Φ1.5mX5.7m



1



进出料口

专用



1



过桥

ZD400型减速机



1



电机

花环电机

115kw

1



配电柜

专用



1



耐磨衬板

专用



150



隔仓板

扇形



12



花板

扇形



8



实板

扇形



8

11

钢球钢锻

锻打



12T

12

储浆灌

10m³



3



搅拌机

专用



3



罐体

10m³

自制

3



电机



7.5kw

3

13

砂浆泵

PS=21m



3



电机



7.5kw

3

配料、浇注及切割设备







1

干粉计量罐

G=2000Kg



1



电子传感器





3



气动蝶阀

Φ300



1

2

料浆计量罐

G=3000Kg



1



电子传感器





3



气动蝶阀

Φ219



1

3

空气压缩机

V=0.9m³

7.5kw

1



电机



7.5KW

1

4

电子控制系统





1

5

固定式浇注机

V=5m³



1



气动蝶阀

Φ219



1



电机



30kw

1

6

铝粉搅拌机

V=0.05m³



1



电机



0.75kw

1



手动阀门





1

7

模框

4.0mX1.2mX650mm



15

8

模底

4.2mX1.44m



120

9

蒸养小车

1.2mX3.2m



60

10

摆渡车

4.26mX2.66m



1



电柜

专用



1



电机



7.5kw

1

11

吊具

半自动



3

12

支柱

Φ50mmX560mm



250

13

固定式切割机

JQF=4.0

33kw

全套1



液压系统





4



配电柜





1



液压管道





8



液压油站





1



泵站电机

泵站电机

15KW

1



横切电机

横切电机

7.5KW

1



竖切电机

竖切电机

7.5KW

1



振动电机

振动电机

2.2KW

1

14

切割废料搅拌机

5m³

罐体自制

1



电机



11kw

1

15

废浆泵

PS=21



1



电机



7.5kw

1

16

单梁双速双钩行车

5T

13.5kw

3

17

提升井电动葫芦

1T



1

18

牵引机

5T

7.5kw

2

蒸养设备







1

蒸压釜

Φ2mX30m



4台上开门

2

锅炉

6T



1



合计







环保,除尘设备







1

鄂破机处除尘器





1

2

库顶除尘器





1

3

石灰磨机出口处除尘器





1

4

石灰水泥粉料仓顶除尘器





2

化验室设备







1

压力试验机





1

2

恒温干燥箱





1

3

分析天平





1

4

架盘天平





1

5

箱式电炉





1

6

水泥稠度仪





1

7

水分鉴定仪





1

8

标准筛





1

9

各种器具





若干

其它自备







1

道轨

12



1000

2

管道

蒸压釜连接用





3

釜体保温

保温必须做





4

成品拉砖车





2

5

管道保温

保温必须做





6

预埋铁





1000KG
