斗式提升机

时间:2013-02-22 09:57:01  点击次数:1113

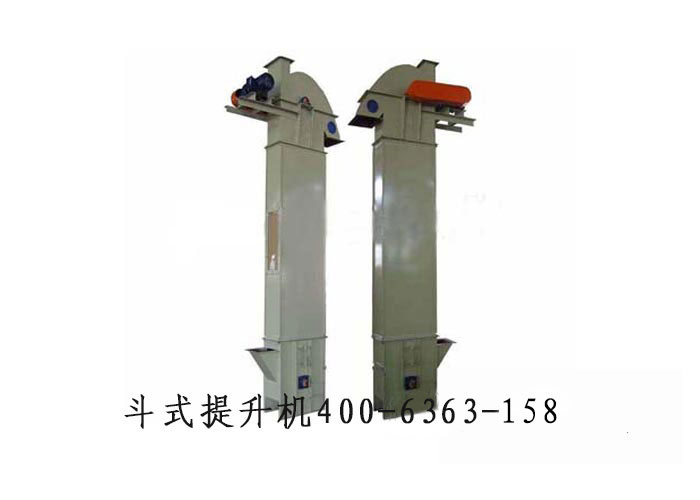

斗式提升机

 图标
斗式提升机

   TH系列斗式提升机工作原理:
   TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。
   使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。
   TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。
   TH型斗式提升机技术参数:

提升机型号

TH200

TH250

TH315

TH400

TH630

料斗形式

SH

SH

SH

SH

SH

输送量/m3/h

28

48

60

92

185

斗宽/mm

200

250

315

400

630

斗容/L

2.4

4.6

6.0

9.5

23.6

斗距/mm

500

500

512

512

688

链条圆钢(直径x节距)/mm

14x50

14x50

18x64

18x64

22x86

链条破断载荷/kN

190

190

320

320

480

料斗运行速度/m/s

1.2

1.2

1.4

1.4

1.5

传动链轮节圆直径/mm

365

520

630

710

900

主轴转速/r/min

63.22

44.11

42.5

37.6

31.8

输送物料最大粒度/mm

25

30

35

40

60

 图标

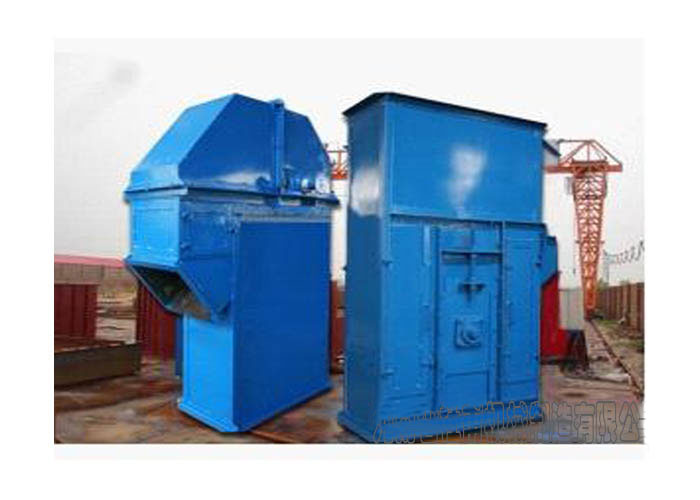

 斗式提升机

  TD系列斗式提升机(垂直提升机)适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40mTD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不超过60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多,应优先选用。TD型斗式提升机备有四种料斗,即:Q(浅斗)H(弧底斗)ZD(中深斗)SD(深斗)

   TD,D系列斗式提升机(垂直提升机)基本结构:

TD型斗式提升机(垂直提升机)由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为:TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

   TD,D系列斗式提升机(垂直提升机)主要特点:

   1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

   2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

   3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

   4.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

图标

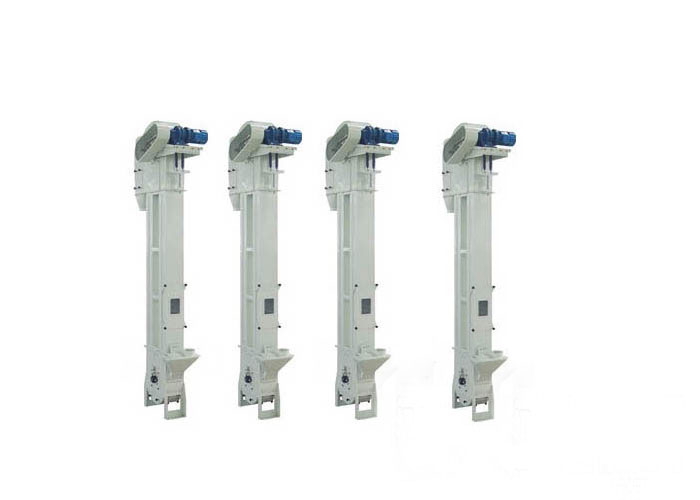

斗式提升机
   TB系列垂直斗式提升机产品概述:  TB系列垂直斗式提升机(以下简称斗提机)系采用板式套筒滚子链为牵引构件,料斗固定在链板上并连续布置,用流入式装载,低速重载卸料的斗提机。本机适用于输送中等及大块状的、易碎的和磨琢性的堆积密度小于2t/m3的物料,物料温度不超过2500C,如块煤、矿石、卵石、焦碳等 。
   TB系列垂直斗式提升机用途及特点:
   TB型垂直斗式提升机广泛用于矿山、冶金、建材、煤炭、水电等部门垂直提升块状、粒状、粉状漫压不超过250℃的物料,如矿石、煤炭、焦炭、水泥、石砂等。是一种新型节能、高效的提升设备,在老厂进行技术改造时,可用其取代,近似规格的HL、PL型垂直斗式提升机。本机具有结构简单,占地面积小,技术指标先进,工作可靠,使用维修方便等特点。
   TB系列垂直斗式提升机选择须知:
   TB型垂直斗式提升机的结构形式繁多,请按《TH、TB型垂直斗式提升机选用与使用说明书》进行选型设计,提供订货总图或委托制造单位选型设计,但需提供所必需的原始资料。安装基础螺栓由用户自备。
图标
    地面翻转切割机

    地面翻转切割机:地面翻转切割机是加气混凝土生产线不可缺少的设备,我公司生产的地面翻转切割机不仅工艺先进,对坯体实行一步到位,六面切割,不用二次吊装,减少了生产中对坯体的损伤。而且质量卓越,产品畅销全国各地,深得用户的好评。地面翻转切割机原理:加气混凝土坯体由翻转台90度翻转后送至切割机切割位置,切割机先对坯体进行四面水平切割,在进行纵向切割。切割后的坯体再由小滑台移动至翻转台,将坯体反方向90度反转到反转台上。整个过程自动完成。

翻转台
    翻转台:加气混凝土翻转台设备能适应不同规格产品的翻转要求,安全、平稳、有效地提供工艺输送,实现将货物由卧式转换成立式或将立式转换成卧式的作业目标。

    加气混凝土设备翻转台是由翻转铰链连接的底座和翻转体,翻转台通过翻转铰链和底座进行连接,在翻转机的中部设有胶辊,胶轮架与底座形成连接,方便快捷地将货物进行任意角度的翻转,或者附加到输送线,采用多段速控制,和行程开关,将货物翻转任一角度后移动到下道流水线;实现货物输送的立体流程,无需人工和行吊等高输送率特点,翻转机结构简单、造价低、工作效率高、安全可靠。

地翻系列模筐、底板、蒸养车
   地翻系列模筐、底板、蒸养车

   模筐:分活动式和整体式两种。侧板双层中空起保温作用,内侧板选用10mm厚钢板焊接而成,增加其钢性,防止变形,延长使用周期。规格(切割前毛坯尺寸):4.15m×1.24m×0.65m

固定式模框:上口比下口略小,以便于脱模。规格有4200×1200×600mm4200×1500×600mm, 6000×1500×600mm等。模框刚度好,易于脱模,不漏浆,且具有较好的
